製品概要

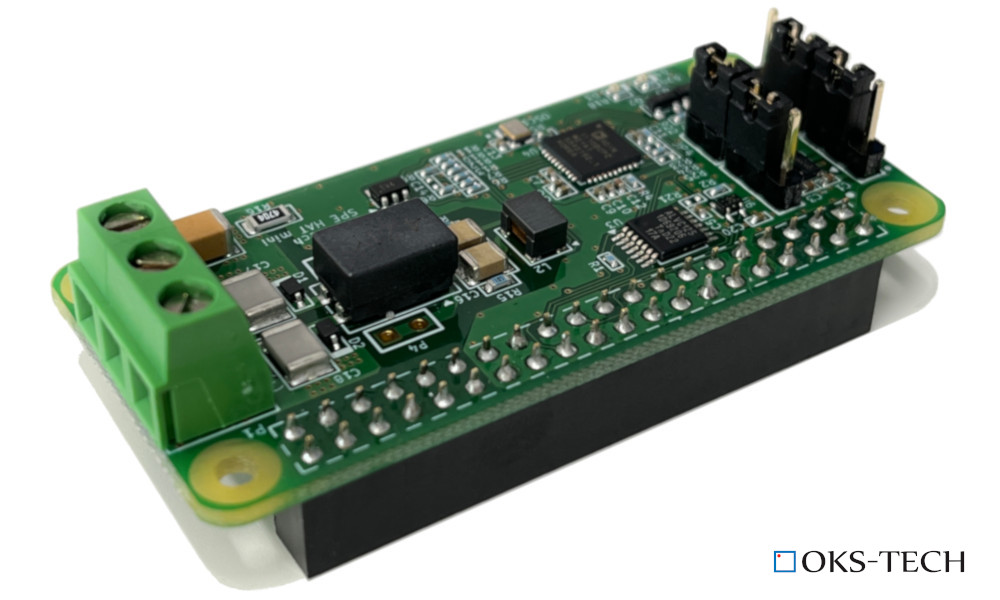

SPE HAT / SPE HAT mini は、RaspberryPiを10BASE-T1Lシングルペアイーサネット端末にすることができる拡張ボードです。SPE HAT が標準サイズのRaspberryPi用HAT、SPE HAT mini はRaspberryPi zero用のHATとなります。

10BASE-T1L(IEEE 802.3cg-2019)と、これをベースにしたEthernet-APLは、従来からあるRS485等のフィールドネットワークを置き換える新しい規格で、 全ての産業用ネットワークをEthernet化することができるようになります。また規格上の伝送距離は1000mで、10Mbpsの伝送速度とPoDL/SPoEによる52Wまでの電力供給をサポートしています。 本質安全防爆にも規格レベルで対応しており、将来プラント等での導入が期待されています。

主な仕様

• 準拠規格 : 10BASE-T1L(IEEE 802.3cg-2019)
• 伝送速度 : 10Mbps（規格値）
• 伝送距離 : 最大1000m（規格値）
• 振幅モード : 2.4Vp-p / 1.0Vp-p ジャンパで切り替え可能
• 電源電圧 : 3.3V / 1.8V ジャンパで切り替え可能
• 電源供給 : RaspberryPiから供給。将来PoDL/SPoE(Single-pair Power over Ethernet)に対応予定。
• 消費電力: 最大0.5W
• 動作温度: -20 ~ 70℃
• サイズ : RaspberryPi / RaspberryPi zero サイズ
• 付属品 : SPE HATのみレセプタクルに対応した端子台と40ピン長ピンソケット各1個
• 本製品は防爆には対応していません

価格

SPE HAT mini : 14,000円 (税抜)

SPE HAT : 16,000円 (税抜)

※弊社にてご購入頂いた場合の価格です。また別途送料が必要となります。

ご購入について

ご購入につきましては、現在お問い合わせフォームより受け付けております。お問い合わせフォームはこちら。

お支払い方法は銀行振込のみとなります。

取扱説明書

SPE HAT 取扱説明書 : ダウンロード

SPE HAT mini 取扱説明書 : ダウンロード

※取扱説明書は予告なく内容を変更する場合があります。

Linuxドライバ (SPE HAT / SPE HAT mini兼用)

本製品のLinuxドライバをGitHubにて公開しています。Raspberry Pi OSでのビルド方法、インストール方法については下記GitHubリポジトリをご参照ください。

https://github.com/OKS-Tech-Japan/spehat_driver

SPE HATとSPE HAT miniの差異について

下記の資料にまとめていますので、ご購入前にご確認ください。

SPE HAT / SPE HAT miniの差異について : ダウンロード

Raspberry Piとの接続コネクタ(40ピンコネクタ)について

SPE HAT mini に装着されるコネクタは製品画像の標準コネクタとなりますが、下図の長ピンコネクタをご要望の際は注文時にご指定ください。 なお長ピンコネクタをご指定の場合は受注生産となりますので、数量にもよりますが発送まで2週間～1か月程度のお時間を頂きます。(価格は変わりません)

長ピンコネクタの装着感は下図をご参考としてください。

該非判定について

外国為替および外国貿易法（以下、外為法）に基づいた、輸出管理令別表第1及び外為令別表のそれぞれ1項から15項に掲げる貨物または技術等の規制（リスト規制）の対象となる製品を輸出する際に、 それらが規制に該当するかどうかを判定することを該非判定といいます。 また16項の規制（キャッチオール規制）に関しては、お客様自身で仕向地や需要/用途をご確認のうえ、最終的に判定を行い、許可が必要な場合は経済産業省等から必要な手続きを行ってください。

輸出関連法令等の詳細は、以下のサイトをご確認ください。

• 経済産業省 安全保障貿易管理： http://www.meti.go.jp/policy/anpo/
• 一般財団法人 安全保障貿易情報センター： http://www.cistec.or.jp/
• 日本機械輸出組合： http://www.jmcti.org/

弊社製品を日本国外に持ち出し使用される場合、弊社は一切の責任を負いません。お客様自身で現地の規格・規制をご確認ください。 また安全保障輸出管理の観点から、判定結果リストのダウンロードにあたっては、大量破壊兵器の不拡散や通常兵器の備蓄に関与しないことを同意したものといたします。

SPE HAT シリーズ 該非判定結果リスト : ダウンロード

SPE HAT (mini) デモ動画

本製品のプロトタイプ版を使った簡単なデモとして、カメラ映像をリアルタイム転送するものをご紹介します。

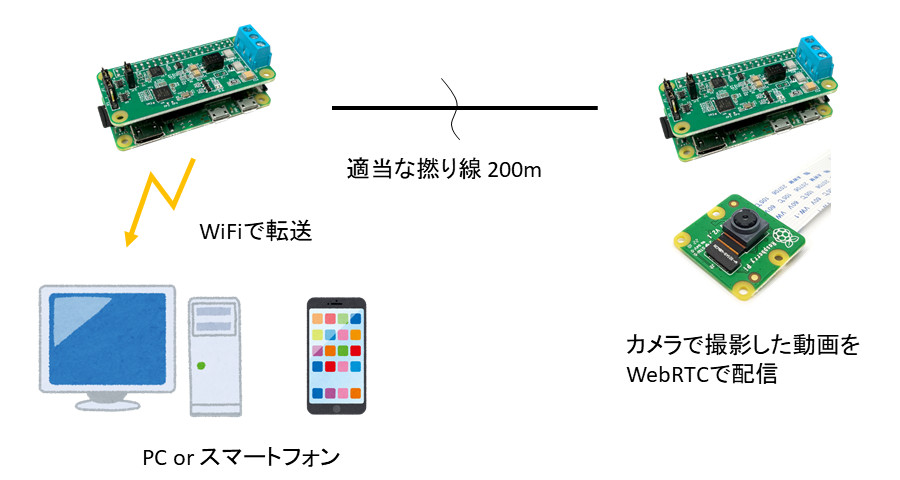

構成としては、SPE HAT miniを挿したRaspberryPi zero 2個を、弊社に転がっていた適当な撚り線200mで繋ぎWebRTCでカメラ映像を転送しています。 きちんと特性インピーダンスを考慮したツイストペアケーブルを使用すればより長い距離でも伝送できますが、この構成でも実測で9.1Mbpsの速度が出ます。

動画

製品ギャラリー
